5GHz 3.3V 802.11ax 射频前端模组

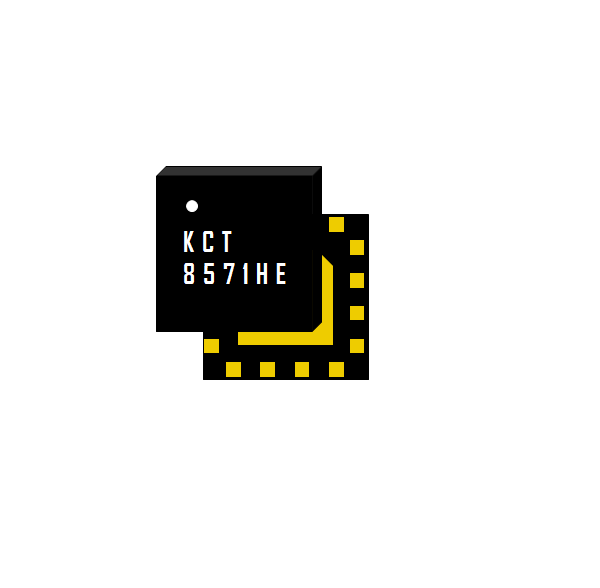

KCT8571HE

5GHz 3.3V 802.11ax 射频前端模组

产品介绍

KCT8571HE是一款工作频段为 5.15-5.85GHz 的高集成射频前端模组。此产品集成了IEEE 802.11 a/n/ac/ax WLAN系统所需的关键射频功能,如高效高线性功率放大器(PA)、包含旁路滤波器(BP)的低噪声放大器(LNA) 、LO抑制和谐波滤波器,并且内置直流电压功率检测以及耦合端射频功率检测。KCT8571HE是一款优秀的 WLAN WIFI 6 射频前端器件


PA / LNA+BP / SW 全集成的 802.11ax 射频前端模组

完整的输入输出端匹配方案

内置直流电压功率检测和定向耦合器

所有引脚通过 ESD 静电防护标准

极简的外部电路匹配方案

3mm*3mm 超小封装

通过 ROHS 和 REACH 环保认证



产品规格

Integrated high performance 5GHz PA, LNA with bypass and T/R switch

Fully-matched input and output

Integrated power detector

Transmit gain: 30dB at 3.3V

Receive gain: 16.5dB at 3.3V

Noise Figure: 1.7dB at 3.3V

Output power: +15.5dBm @ -43dB DEVM, HE160/MCS11, 3.3V

                        +17.5dBm @ -40dB DEVM, HE160/MCS11, 3.3V

                        +19dBm @ -35dB DEVM, VHT80/MCS9, 3.3V

                        +20dBm @ -30dB DEVM, HT20/MCS7, 3.3V

ESD protection circuitry on all PINs

Minimal external components required

Small package: QFN-16L, 3mm x 3mm x0.55mm

MSL3, 260 oC per JEDEC J-STD-020

RoHS and REACH compliant


5GHz 3.3V 802.11ax 射频前端模组
