6GHz 高功率 802.11be 射频前端模组

KCT8775HE

6GHz 高功率 802.11be 射频前端模组

产品介绍

KCT8775HE是一款工作频段为 5.925-7.125GHz 的高集成射频前端模组。此产品集成了IEEE 802.11 a/n/ac/ax/be WLAN系统所需的关键射频功能,如高效高线性功率放大器(PA)、包含旁路滤波器(BP)的低噪声放大器(LNA) ,并且内置直流电压功率检测。KCT8775HE 是一款优秀的 Wi-Fi 7 射频前端器件。

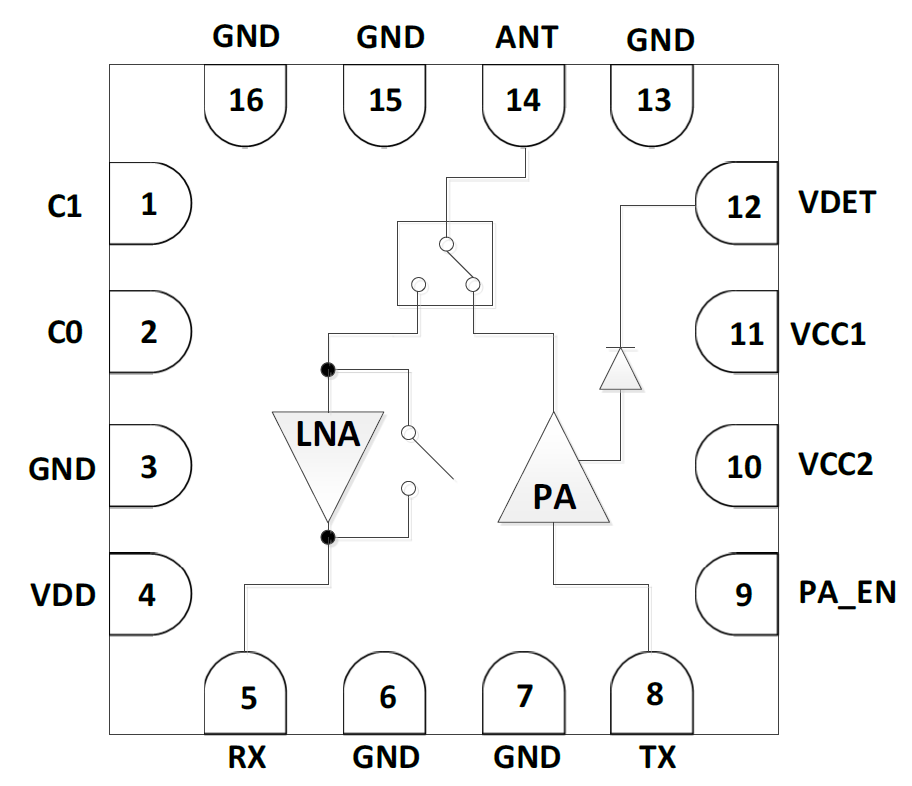

PA / LNA+BP / SW 全集成的 802.11be 射频前端模组

完整的输入输出端匹配方案

内置直流电压功率检测

所有引脚通过 ESD 静电防护标准

简化的外部电路匹配方案

3mm*3mm 小封装

通过 ROHS 和 REACH 环保认证



产品规格

Integrated high performance 802.11be PA, LNA with bypass and T/R switch

Fully-matched input and output

Integrated DC power detector

Transmit gain: 30dB at 5V

Receive gain: 14dB at 5V

Noise figure: 1.9dB at 5V

Output power: +15.5dBm @ -43dB DEVM, EHT320/MCS13,5V

                         +19.5dBm @ -40dB DEVM, HE160/MCS11,5V

                         +22.0dBm @ -35dB DEVM, VHT80/MCS9,5V

                         +23.0dBm @ -30dB DEVM, HT20/MCS7,5V

ESD protection circuitry on all PINs

Minimal external components required

Small package: MIS-16L 3mm x 3mm x 0.57mm (MSL3, 260 oC per JEDEC J-STD-020)

RoHS and REACH Compliant
