2.4GHz 高功率 802.11ax 射频前端模组

KCT8248HE

2.4GHz 高功率 802.11ax 射频前端模组

产品介绍

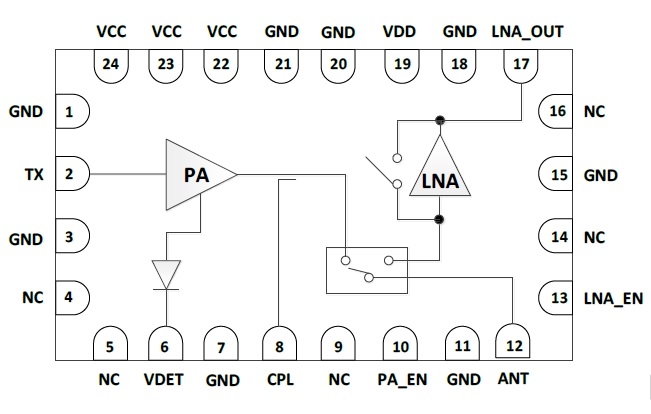

KCT8248HE 是一款工作频段为 2.4-2.5GHz 的高集成射频前端模组。此产品集成了802.11b/g/n/ac/ax WLAN 系统所需的关键射频功能,如高效率高线性功率放大器 (PA)、包含旁路滤波器 (BP) 的低噪声放大器 (LNA) 、LO 抑制和谐波滤波器, 并且内置直流电压和耦合电路两种功率检测功能,是一款高功率的 Wi-Fi 6 射频前端器件。


PA / LNA+BP / SW 全集成的 802.11ax 射频前端模组

完整的输入输出端匹配方案

内置直流电压功率检测

所有引脚通过 ESD 静电防护标准

极简的外部电路匹配方案

3mm*5mm 小封装

通过 ROHS 和 REACH 环保认证

产品规格

Integrated high performance 2.4GHz PA, LNA with bypass, and T/R switch

Fully-matched input and output

Integrated power detector

Transmit gain: 33.5dB at 5V

Receive gain: 16dB at 5V

Noise Figure: 1.5dB at 5V

Output power: +20dBm @ -43dB DEVM, HE40/MCS11, 5V

                        +21.5dBm @ -40dB DEVM, HE40/MCS11, 5V

                        +23.5dBm @ -35dB DEVM, VHT40/MCS9, 5V

                        +24.5dBm @ -30dB DEVM, HT20/MCS7, 5V

ESD protection circuitry on all PINs

Minimal external components required

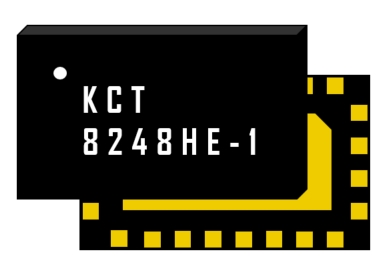

Small package: QFN-24L, 3 x 5 x 0.75mm

MSL3, 260 oC per JEDEC J-STD-020

RoHS and REACH compliant
